角山の立体感を強調した化粧パネルです。
ジョイント部はボルトが現れない差込式です。
現場での作業が楽で仕上がりがきれいです。
意匠重視の個性的な演出が経済的にできます。

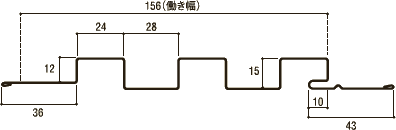

  断 面 図    仕 様



板  幅  303mm
板  厚  0.5mm
働 き 幅  156mm
1m当りの重さ  1.256kg
長  さ  最短0.8mm
  用   途    標 準 役 物

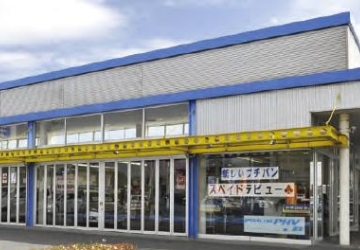

 ショッピングモール、ショールーム、
 店舗、公民館、工場、倉庫、
 レジャー・遊技施設の内外装材。

  標 準 色

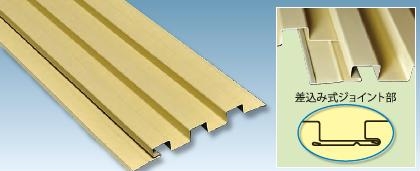

  本体形状とジョイント部

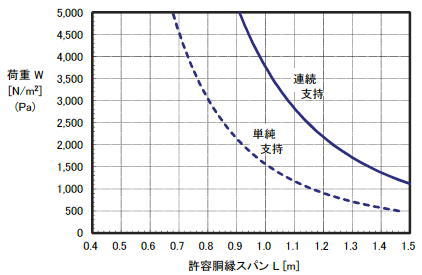

   断面性能

板厚 単位重量 断面2次モーメント 断面係数
mm Wkg/m Wkg/u Ix(cm4/m) Zx(cm3/m)
0.5 1.256 8.05 2.98 3.83
